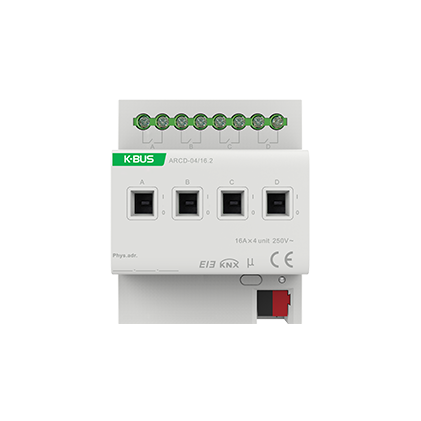

四路带电流检测开关执行器
当前所在页面:首页 > 产品中心 > KNX > 执行器 产品说明书
四路带电流检测开关执行器

四路带电流检测开关执行器

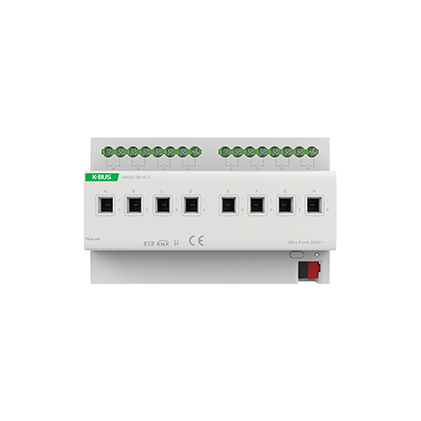

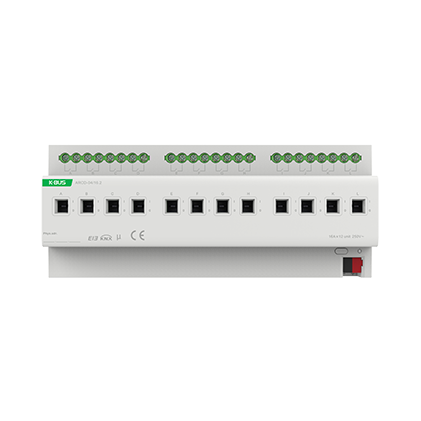

四路带电流检测开关执行器主要应用在楼宇控制系统中,通过 EIB/ KNX 总线和 其他总线设备一起安装成为系统,主要用于控制开关负载。开关执行器可以开关 4 路到 12 路独立电气交流负载或三相负载。每个开关执行器输出的最大负载电 流为 16 A,且都可手动开启或关闭,其开关状态都可看得见。

四路带电流检测开关执行器

四路带电流检测开关执行器主要应用在楼宇控制系统中,通过 EIB/ KNX 总线和 其他总线设备一起安装成为系统,主要用于控制开关负载。开关执行器可以开关 4 路到 12 路独立电气交流负载或三相负载。每个开关执行器输出的最大负载电 流为 16 A,且都可手动开启或关闭,其开关状态都可看得见。
产品功能
时间功能:延迟开/关时间
时间功能:延迟开/关时间
带有预警功能和可调整楼梯照明时间功能的楼梯照明功能
带有预警功能和可调整楼梯照明时间功能的楼梯照明功能
场景、预设控制:8 位/ 1 位
场景、预设控制:8 位/ 1 位
强制操作与安全保险功能
强制操作与安全保险功能
电热阀驱动器的控制
电热阀驱动器的控制
通道电流和功率的测量
通道电流和功率的测量
监控通道电流和设备总电流,且在异常时能发出报警信号
监控通道电流和设备总电流,且在异常时能发出报警信号
开关次数、通电时长统计
开关次数、通电时长统计
产品参数
电 源
工作电压:21...30 V DC,总线提供 KNX
电流消耗:< 12 mA KNX
功率消耗 Max.:360 mW
输 出
Un 额定电压:250V AC(50~60Hz)
In 额定电流:16A
负载能力:10A/140uF
最大切换电流:20A/250V AC
最大负载损耗:2W(4-Fold)
电流检测范围:50mA~16A
最小检测负载:15W
电流检测精度:±5% and ±20mA
输出寿命
机械寿命:>106次
电气寿命:>104次
输出开关时间
单路继电器的操作周期:40ms,开和关均是 20ms
启动开后的延迟时间:20ms
启动关后的延迟时间:20ms
连 接
KNX:总线连接端子 (直径 0.8mm)
负载连接端子:螺丝接线端
操作和指示
红色LED和按键:分配物理地址
绿色LED闪烁:指示应用层工作正常
触点位置指示:触点闭合—通道关、触点松开—通道关
防护等级
外壳防护:IP20,依据EN60529
安全等级:II,依据EN61140
环境条件
运行:– 5 °C ... + 45 °C
存储:– 25 °C ... + 55 °C
运输:– 25 °C ... + 70 °C
湿度:<93%,结露除外
产品规格
尺寸:72 x 90 x 64mm
重量:0.3KG
