3路嵌入式多功能执行器
当前所在页面:首页 > 产品中心 > KNX > 执行器 产品说明书

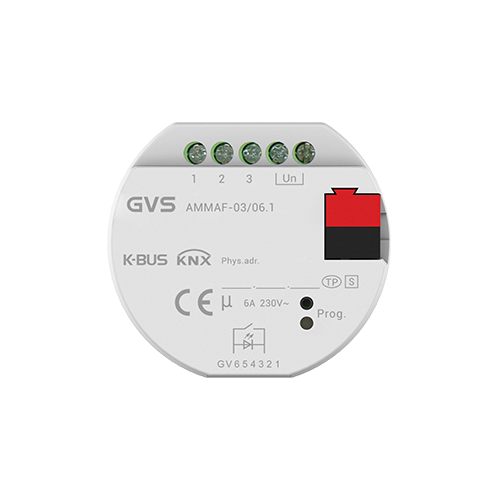

3路嵌入式多功能执行器

3路嵌入式多功能执行器

3路嵌入式多功能执行器是一款集成了多种继电器输出功能的模块,有开关输出,窗帘 AC 输出,风 机输出或阀门输出,此外还有干接点输入和 LED 输出指示功能。可根据实际应用需求配置对应的输出功 能。本模块设计紧凑小巧,采用嵌入式安装,能安装在欧标和国标的底盒中,输出端采用螺丝接线柱实现 电气连接,总线连接直接通过 KNX 接线端子连接,系统供电除总线外不需要额外的电源电压。

3路嵌入式多功能执行器

3路嵌入式多功能执行器是一款集成了多种继电器输出功能的模块,有开关输出,窗帘 AC 输出,风 机输出或阀门输出,此外还有干接点输入和 LED 输出指示功能。可根据实际应用需求配置对应的输出功 能。本模块设计紧凑小巧,采用嵌入式安装,能安装在欧标和国标的底盒中,输出端采用螺丝接线柱实现 电气连接,总线连接直接通过 KNX 接线端子连接,系统供电除总线外不需要额外的电源电压。
产品功能
开关输出
开关输出
窗帘输出
窗帘输出
风机控制
风机控制
阀门控制
阀门控制
干接点输入检测
干接点输入检测
LED 指示灯驱动
LED 指示灯驱动
产品参数
电源
操作电压:KNX 21~30V DC,通过 KNX 总线获得
静态电流:KNX <7mA
充电电流:KNX <20mA
静态功耗:KNX <210mW
输出
Un额定电压:230V AC(50/60Hz),30V DC
In额定电流及电容: 6A/70uF, 3 个回路总电流不超过 12A
最大切换电流 16A/277V AC
机械寿命 > 1 x 106
电气寿命 >5 x104 (16A 277VAC, 阻性,1s 通 9s 断)
LED 输出
LED 驱动电压:5V 或 12V 可选
LED 驱动电流:恒流 1mA
连 接
KNX:总线连接端子连接(红/黑),0.8 mm Ø
输出端:使用拧线螺丝柱连接 使用线径:多芯 0.2-1.5mm2,单芯 0.2-2.5mm2 扭力矩 0.4N-m
输入/LED 输出:≦10m
操作和指示
编程按键和红色 LED :用于分配物理地址
绿色 LED 闪 :指示设备应用层工作正常
防护等级
防护等级:IP 20, EN 60 529
温度范围
运行: -5 °C...+45 °C
存储 -25 °C...+55 °C
运输 -25 °C...+70 °C
环境条件
最大空气湿度: <93%,结露除外
设 计
嵌入式安装设备,安装在 80mm 或 86mm 接线盒内
外壳,颜色
塑料外壳,浅灰色
尺 寸
尺 寸:φ53×23.5mm
重 量
重 量: 0.05KG
负 载
电机 300W/250V 钨丝灯(Tungsten) 1200W/250V 电子镇流器(electronic ballast) 600W/250V 标准镇流器(standard ballast) 1200W/250V LED 灯具(无 PF 补偿) 100W
浪涌冲击电流
白炽灯 120A/2ms 节能灯 300A/1ms LED 灯 200A/300us
